东莞是燃气使用大市。历经二十余年发展,东莞已建成全市“燃气一张网”布局:25座燃气厂站星罗棋布,5300余公里燃气管网纵横交错,服务130万户民用户、7600余户工商业用户,日高峰供气量达1924万方。管网点多、线长、面广,传统“人海战术”早已难以满足安全管理需求。2022年起,东莞新奥投入约5000万元推进安全数智化建设,逐步形成“一大中心、六大场景示险系统、十余个专业系统”的安全数智化产品群。常正燃气也同步建成GIS地理信息系统、SCADA智能监控系统,布设近百个压力监测点,实现管网“压力”实时感知。从“人防+物防”到叠加“智防”屏障,东莞正在用科技力量筑牢城市燃气安全防线。
一、燃气安全监测为何如此重要?
燃气安全监测是保障城市生命线安全运行的关键一环。
一是“看不见”的隐患需要技术补位。
燃气管网深埋地下,腐蚀穿孔、接口松动等微小泄漏无色无味,等到能闻到时浓度往往已接近爆炸下限。常正燃气曾处理多起疑似泄漏事件,通过激光甲烷遥测仪和气体分析仪精准甄别天然气与沼气,几分钟内排除险情。
二是第三方施工破坏防不胜防。
第三方施工破坏是燃气管网事故的主要诱因。东莞新奥通过AI图像识别技术对管网周边视频进行实时分析,自动识别施工活动,实现“靠近即预警”。
三是老旧管网和用户端风险集中。
部分老旧小区因历史原因管网图纸缺失、标志桩不全,给巡检带来困难;而燃气安全事故中近80%发生在用户端。燃气监测系统通过24小时在线感知,填补巡检“空白期”,将被动抢险变为主动预防。
二、东莞如何进行燃气监测?
1. 智能运营中心“一屏统管”
东莞新奥建成智能运营中心,融合工程、管网、厂站、客服、泛能、输配六大场景示险系统,实现“一大中心、六大系统、十余个专业系统”的安全数智化产品群。常正燃气智慧中心大屏融合多源数据,形成“参数异常—中心研判—现场处置”的闭环管理机制。
2. AI全流程守护施工安全
东莞新奥依托工程可视化系统,搭载AI智能设备进行识别算法,对施工质量、危险作业展开全过程智能监管。机器人、球机等设备实时监测作业现场,作业人员是否规范佩戴安全帽、危险作业是否安排专人监护等细节都逃不过AI的“火眼金睛”。
3. 人机协同筑牢管网输送安全线
东莞新奥通过智能厂站系统,对“人、物、环、管”四大要素智能化管控,激光云台24小时不间断扫描,检测到燃气泄漏立刻触发声光告警并自动派单。巡线员每天接收系统派发的巡视任务,通过北斗系统实时定位;针对山区、林区等人员难以抵达的区域,采用无人机智能巡检。
4. 全市“一张网”GIS精准映射
常正燃气建成燃气管网地理信息系统(GIS),实现设施设备精准映射与动态管理,巡检人员轨迹实时可见,第三方施工动态一键上报;智能爆管分析模块可快速生成关阀方案与处置路径。
5. 激光+气体分析精准测漏
常正燃气通过激光甲烷遥测仪以“车载+手持”双模式实现全场景无接触检测,配合Irwin型多功能气体分析仪精准甄别天然气与沼气,几分钟内即可判定气体类型。针对埋地PE管定位难题,引进主动声源探测仪实现不停输精准定位。
三、燃气管网监测系统:关键节点的守护能力

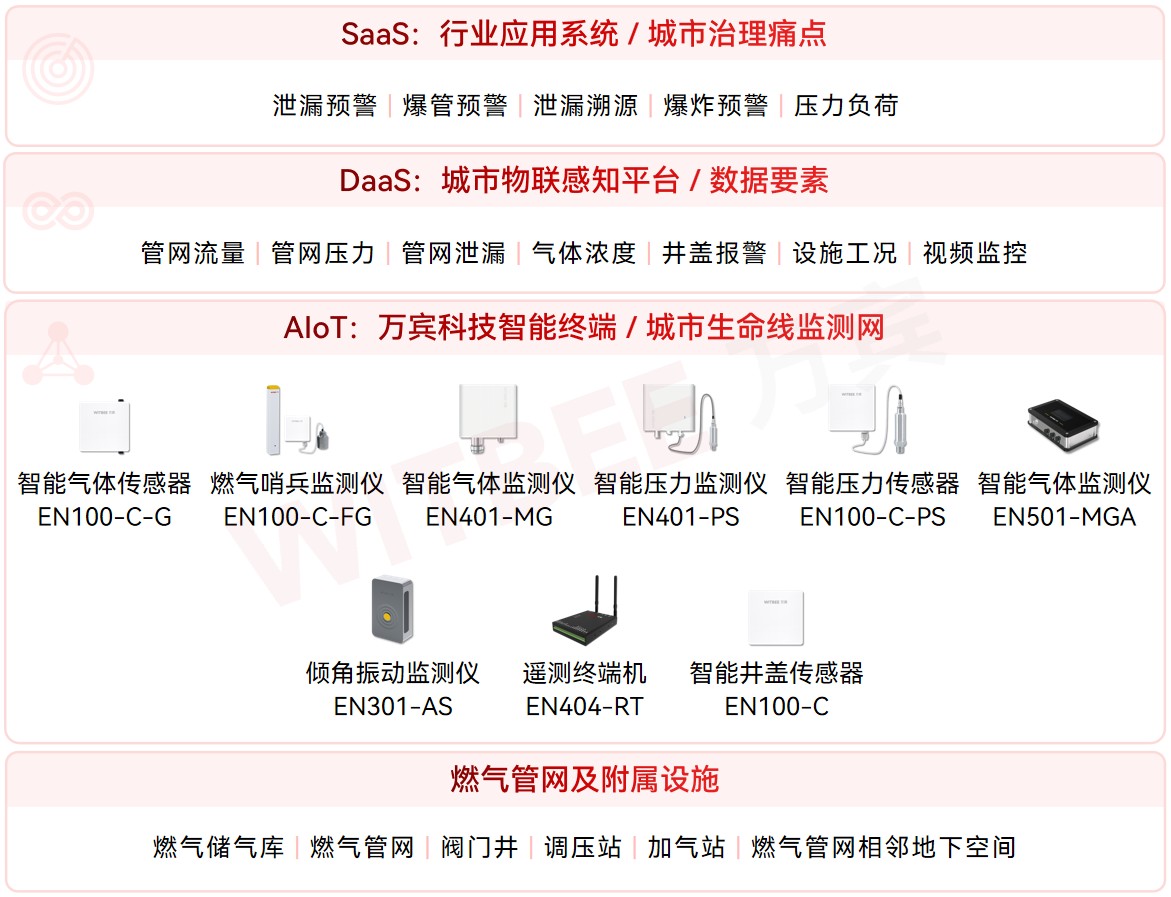

WITBEE®万宾科技®的燃气管网监测系统,是一套覆盖“厂站-管网-阀井-相邻空间-施工区域”的全链条智能感知方案。
1.可燃气体监测仪——阀门井与相邻空间的“嗅觉哨兵”。
在阀门井井壁及相邻地下空间安装可燃气体监测仪,实时监测甲烷浓度。采用激光吸收光谱(TDLAS)技术,实现ppm级检测灵敏度,远在爆炸下限之前就能捕捉泄漏信号,同时能有效区分天然气与沼气,避免误报。
2.智能压力监测仪——高压管线的“压力触角”。
在门站、调压站及高压管线关键节点部署,实时追踪压力变化,采集频率达秒级。压力骤降≥0.2MPa/分钟时自动预判泄漏风险,响应时间从分钟级压缩至毫秒级。即便通信中断,本地告警功能仍可独立运行。
3.智能结构诊断器——穿跨越段的“健康监测仪”。
部署于燃气管网地表及周边位置,实时监测位移、沉降、倾斜、加速度等参数,有效预防管道破裂,为燃气泄漏提供相关预警。
4.智能加速度监测仪——第三方施工的“听声辨位”。
在管道沿线部署,捕捉挖掘机、破碎锤等施工机械作业时的震动频率特征,系统内置施工机械特征库,挖掘机还在几米开外就能自动推送预警。
5.极端环境适配——“九防”能力保障长期可靠。
监测设备专为“地下密闭、高腐蚀、易燃易爆”环境打造,集成防水、防腐、防尘、防漏电、防电磁干扰、防高低温、防振动、防冲击等“九防”防护能力,通过T6级防爆认证与IP68防护等级,支持-40℃至80℃宽温域工作,实现3-5年免维护运行。
6.云边端一体化平台——数据汇聚、分级预警、跨部门协同。
AIoT城市物联感知平台采用“云-边-端”协同架构,端侧采集多维数据,边侧就近完成数据预处理和本地预警,响应时间压缩至毫秒级。系统内置分级预警规则,预警信息自动同步至燃气企业、应急管理、街道办等相关部门,实现从“单点报警”到“协同处置”的跨越。
