近年来,各地在推进城市生命线安全工程建设过程中,将数字化、智能化技术应用到桥梁、道路、管网等基础设施中。以太原市为例,当地对南内环桥、漪汾桥等9座跨汾河桥梁进行智能化建设。通过在桥梁多处部位安装温湿度、位移、振动等传感器,共计布设监测点位超过1200处,实现对桥梁结构安全的全面掌控。
一、桥梁哪些位置需要部署监测点
1.桥面监测
桥面是车辆、行人通行的地方,受到通行情况、环境变化影响较大。通过在桥面布设监测点,可以及时发现桥梁的裂缝、变形等情况。
2.主梁监测
主梁是桥梁的承重结构,受车辆荷载影响较大。通过在主梁布设监测点,可以及时了解主梁受力、变形等情况。
3.桥墩监测
桥墩支撑着整座桥梁,其安全性关系桥梁整体的稳定。通过在桥墩布设监测点,可以及时发现桥墩位移、倾斜等情况。
4.桥台监测
桥台连接着桥梁与道路,是桥梁的主心骨之一。通过在桥台布设监测点,可以及时掌握桥台变形、沉降等情况。
5.支座监测
支座在桥梁上下结构之间,是来传递荷载的重要位置。通过在支座布设监测点,可以及时了解支座位移、受力不均等情况。
6.伸缩缝监测
伸缩缝能够适应桥梁因温度变化产生的伸缩。通过在伸缩缝布设监测点,可以及时发现伸缩缝位移、损坏等情况。
7.索塔及斜拉索监测
索塔和斜拉索是斜拉桥、悬索桥的受力构件。通过在索塔和斜拉索布设监测点,可以了解索力、振动等实时变化情况。
二、各司其职,全力守护每一座桥
WITBEE®万宾科技®桥梁结构健康监测系统是智慧中枢,将分布在桥梁不同位置的传感器连接起来,实现对桥梁运行过程中的各项数据的全面采集、整合。对于车辆经过时产生的振动,昼夜温差引起的结构伸缩,暴雨、洪水对桥墩的冲击等,通过部署在不同监测点的智能视觉形变监测仪、智能位移传感器、智能裂缝传感器等设备,监测系统实现数据统一整合与分析。

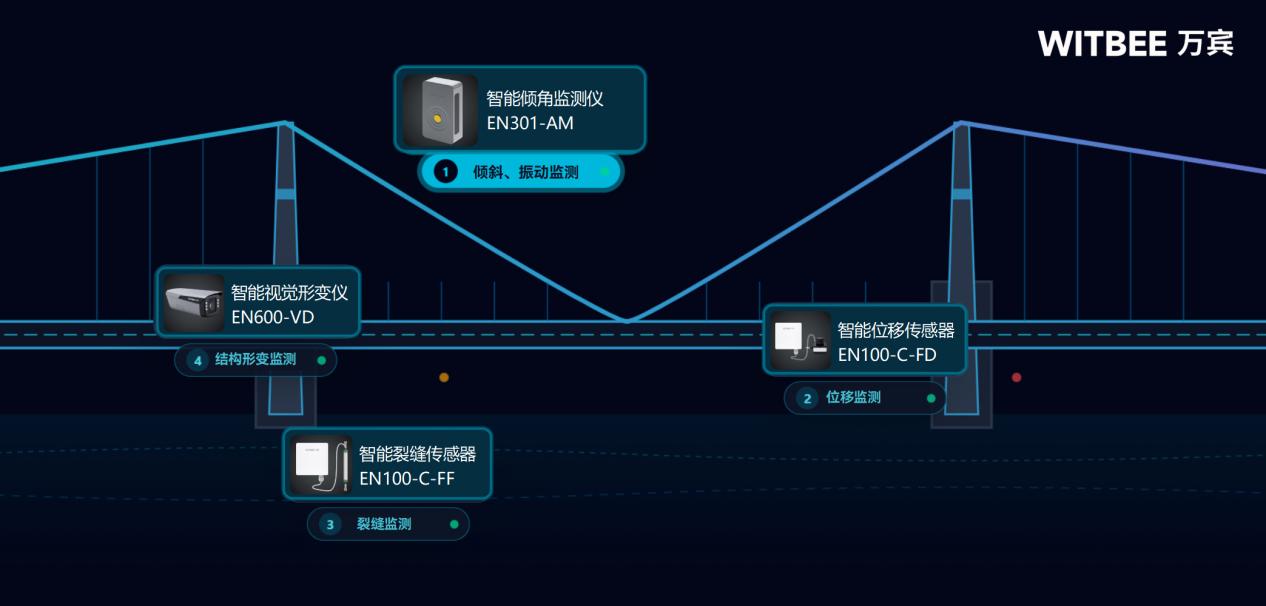

1.智能视觉形变监测仪
监测桥梁整体结构的形变情况,如桥梁整体的位移、变形、沉降等。
2.智能位移传感器
监测桥梁关键部位的位移变化,如桥面、主梁、桥墩、支座等位置的位移情况。
3.智能裂缝传感器
监测桥梁结构裂缝的发展情况,如裂缝宽度、长度、位置的变化。
4.倾角振动监测仪
监测桥梁运行过程中的倾斜、振动情况,如车辆通行、风力等因素引起的结构振动变化,或桥墩不稳导致桥梁局部倾斜等情况。
