雨污分流,是城市排水系统设计的基本原则。雨水走雨水管,污水走污水管。但在很多老旧城区,雨污混接问题普遍存在。污水错接入雨水管,晴天污水直排河道,水环境恶化;雨水错接入污水管,雨天污水处理厂进水流量暴增,处理能力不足,污水溢流。混接点在哪里?排查雨污混接,传统方法是人工逐段排查,打开井盖、下井查看、追溯管线,一条路一条路地查。工作量巨大,且多数混接点埋在地下,人工排查效率低、准确性差。

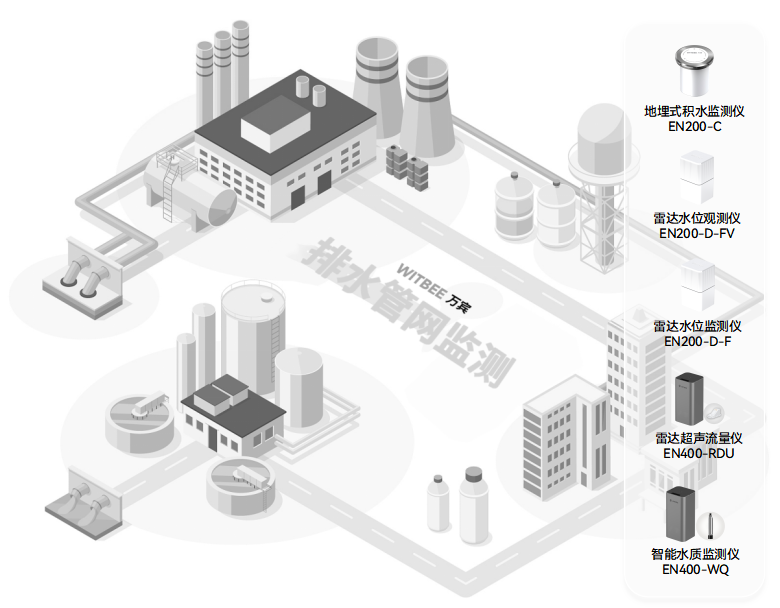

WITBEE®万宾科技®推出的排水管网监测系统,通过旱天流量、水质数据的关联分析,精准锁定混接区域,将排查范围从“公里级”缩小到“百米级”,为雨污混接改造提供精准靶向。
一、旱天流量
雨污混接最直接的信号,是雨水管在旱天有水。雨水管网的设计逻辑很简单——只收雨水,不收污水。旱天,雨水管道应该是干的。如果旱天雨水管道里有持续的流量,说明有污水接入了雨水管。
排水管网监测系统在雨水管网关键节点部署流量计,在旱天持续采集流量数据。当某段管道旱天流量持续高于零时,系统自动记录并推送预警。流量的日变化规律帮助判断混接类型。流量呈现白天高、夜间低的规律性波动,指向生活污水错接——居民白天的生活污水排入了雨水管。流量与施工时段相关(如白天持续、夜间归零),指向施工降水错接——工地降水管接入了雨水管。流量24小时持续且稳定,不受时间影响,指向工业废水错接或管道破损导致地下水渗入。
二、旱天水质
流量数据只能回答“有水”,水质数据才能回答“是什么水”。雨水管道中不该出现的特征——高COD、高氨氮、高电导率。排水管网监测系统在雨水管网关键节点部署智能水质监测仪,旱天自动触发采样分析。COD浓度超过设定阈值,判断存在污水接入;氨氮浓度超过设定阈值,进一步确认是生活污水或养殖废水;电导率异常升高,指向工业废水。
水质特征帮助判断混接来源。生活污水COD/氨氮比值通常在5-10之间,工业废水的比值可能远高于或远低于这个范围。系统自动计算水质特征值,与数据库中的污水类型特征匹配,输出“疑似生活污水”或“疑似工业废水”的判断。将水质异常与管道沿线周边环境信息叠加分析,管道沿线有老旧小区且水质呈现生活污水特征,混接点很可能是小区雨水出口接到了污水管上;管道沿线有餐饮集中区且COD、油脂浓度高,混接点很可能是餐饮废水排入了雨水管;管道沿线有工业企业且水质呈现工业废水特征,混接点很可能是企业雨水排口混入了生产废水。
三、上下游溯源:锁定混接点位置
旱天流量和水质异常锁定混接区域后,系统通过上下游数据联动,进一步缩小排查范围。在疑似混接区域的上游和下游分别布设监测点,同时采集流量和水质数据。上游点水质正常、下游点水质异常,混接点在上游和下游两个监测点之间。上游点水质异常、下游点也异常,混接点在更上游,继续向上追溯,逐级逼近混接点。
系统将上下游监测点的水质特征进行比对,判断混接点的大致位置。上下游水质特征相似,可能有多处混接点或混接点在上游更远处。上下游水质特征有差异,可能混接点就在两个监测点之间,不同来源的污水特征不同。
改造完成后,系统持续监测,验证改造效果。旱天雨水管流量是否归零、COD浓度是否降至正常水平,数据回答“改没改好”。改造后旱天仍有流量但明显减少,说明还有混接点未查到,继续追溯剩余流量来源。改造后旱天流量归零、水质正常,改造完成。雨污混接排查,传统方法像大海捞针,测网系统用旱天流量锁定混接区域,用水质数据确认混接类型,用上下游溯源逼近混接点位置。每一步都有数据指引,排查人员不再盲目,雨污分流的改造才能真正落到实处。不是“感觉这里有混接”,而是“数据证明这里有混接”。
