摘要
城市生命线安全工程是韧性城市建设的核心底座。本文对标住建部《推进新型城市基础设施建设打造韧性城市的意见》及 2025—2027 年行动方案要求,围绕燃气、供水、排水、桥梁四大领域,聚焦物联感知终端选型、多源数据融合、AI 误报甄别、省 - 市 - 县三级监管平台对接四大关键环节,提出可落地、可核验、可推广的技术路线与建设标准。全文基于国家规范、行业标准与工程实践,以中立视角呈现技术体系与实施路径,为各地城市生命线数智化升级提供合规、务实、可直接对标政策的建设框架。
一、建设背景与政策依据
城市生命线安全工程数智化监测体系建设,是落实中办、国办《推进新型城市基础设施建设打造韧性城市的意见》、住建部等九部门 \\《贯彻落实〈意见〉2025—2027 年行动方案》(建办城函〔2025〕233 号)\\ 的刚性任务。文件明确要求:
· 2027 年前建成全域感知、智能预警、协同处置的城市生命线安全运行体系;
· 新建市政基础设施物联感知设备与主体工程同步设计、同步施工、同步验收、同步投用;
· 推动燃气、供水、排水、桥梁等设施统一接入、数据共享、分级监管、上下贯通。
同时,国务院安委办《城市安全风险综合监测预警平台建设指南(2023 版)》、住建部《关于推进城市基础设施生命线安全工程的指导意见》均对多维感知、风险研判、误报抑制、平台贯通提出强制规范。

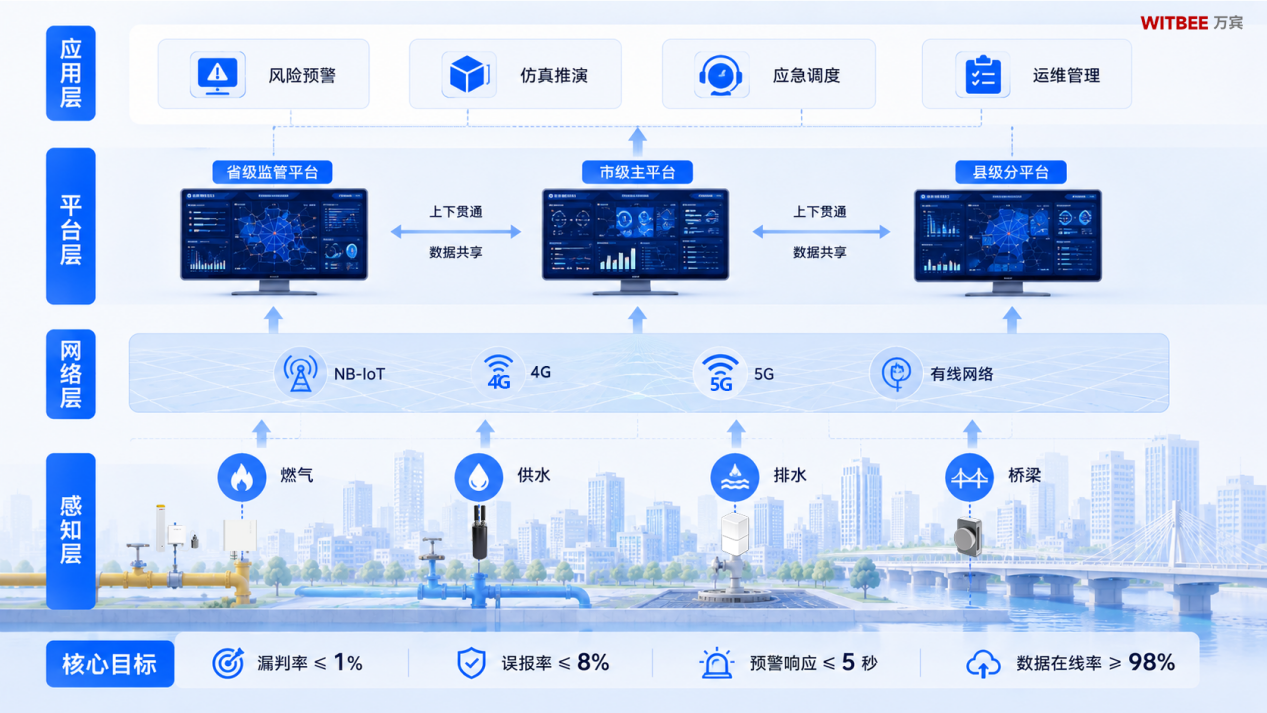

二、总体技术架构
按照 “感知泛在、数据融合、智能研判、分级联动、闭环处置” 思路,构建四层体系:
感知层:燃气 / 供水 / 排水 / 桥梁全域智能终端布建;
网络层:NB-IoT/LoRaWAN/5G / 有线混合传输,弱信号区域增强覆盖;
平台层:市级主平台 + 县级分平台 + 省级监管平台贯通;
应用层:风险预警、仿真推演、应急调度、运维管理。
核心目标:漏判率≤1%、误报率≤8%、预警响应≤5 秒、数据在线率≥98%。

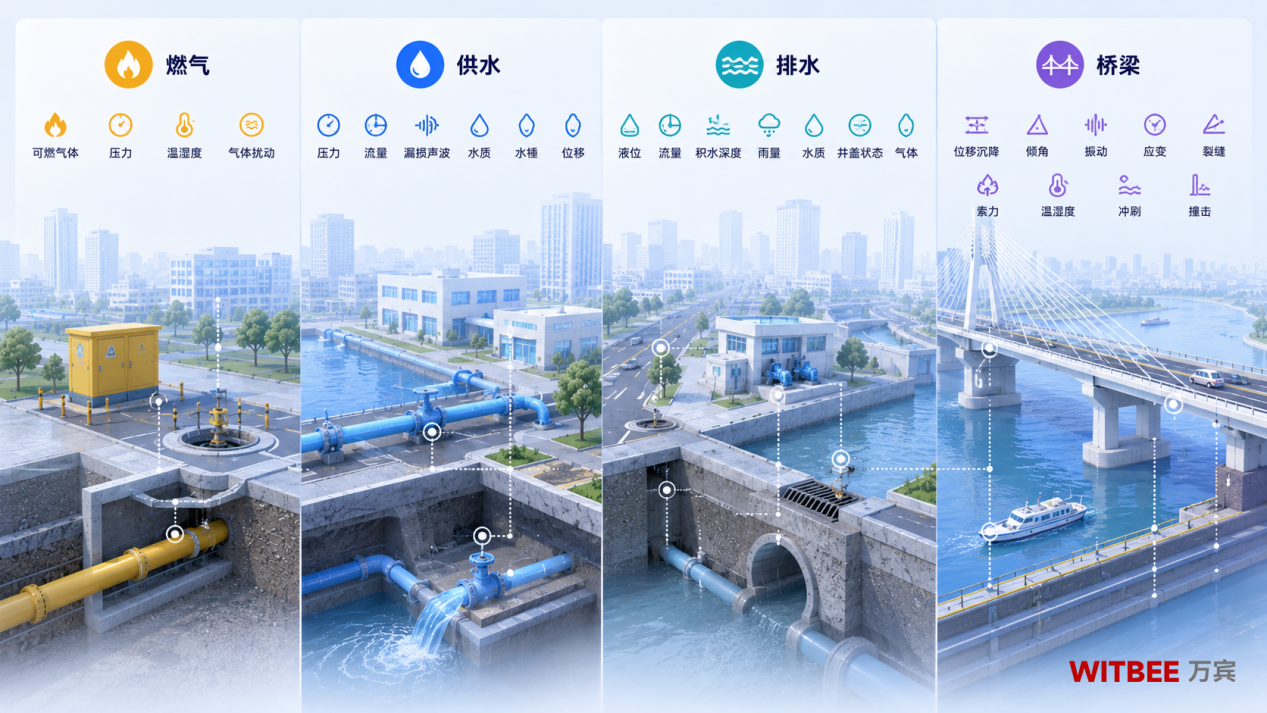

三、物联感知终端选型
终端选型严格遵循风险分级、场景适配、性能达标、安全可信原则,统一执行国家 / 行业计量、防爆、防护、电磁兼容标准,不做品牌指向,仅明确功能、精度、部署密度、环境适应性。
(一)燃气监测终端选型标准
监测对象:阀井、调压柜 / 箱、穿跨越段、人口密集区、地下相邻空间。
必选监测参数:可燃气体浓度、管道压力、环境温湿度、井内气体扰动。
关键指标:
· 量程:0~100% LEL,分辨率≤0.1% LEL;
· 防爆等级:不低于Ex d IIB T6或Ex ib IIB T6;
· 防护等级:IP68,耐腐、抗淹、防电磁干扰;
· 通信:NB-IoT/4G 双模,弱信号下丢包率<1%;
供电:超低功耗,续航≥3~5 年,免取电、免频繁维护。
部署密度:
· 高风险区:30~50 米 / 点;
· 一般区域:80~120 米 / 点;
地下综合管廊 / 相邻空间:必配独立监测。
合规依据:GB 3836.1-2021、CJJ 51、城市生命线监测技术要求。
(二)供水监测终端选型标准
监测对象:水源地、出厂干管、DMA 分区、老旧管网、二次供水、消防栓。
核心监测参数:压力、流量、漏损声波、水质(余氯、浊度、pH)、水锤、管道位移。
关键指标:
· 压力精度:±0.5% FS,采样频率≥1Hz;
· 漏损监测:声波传感,定位精度≤1 米;
· 水质:原位在线监测,数据延时≤1 分钟;
· 防护:IP68,防腐耐污,适合长期井下运行;
· 水锤监测:高频采集,识别压力骤变冲击。
部署要点:
· 爆管高发段:压力 + 声波双终端;
· 二次供水:水质 + 液位 + 设备状态联动;
· 消防栓:压力 / 流量 / 状态监测,防止非法取水。
(三)排水监测终端选型标准
监测对象:雨水 / 污水管网、易涝点、下穿通道、泵站、入河排口。
核心监测参数:液位、流量、积水深度、雨量、水质、井盖状态、有毒有害气体。
关键指标:
· 液位精度:±1cm,抗泡沫、抗淤泥干扰;
· 积水监测:地埋式 / 立杆式双模式,支持 AI 视频复核;
· 气体监测:H₂S、CH₄、O₂三合一,防爆设计;
· 通信:弱信号增强,地下空间稳定传输。
部署要点:
· 易涝点:雨量 + 液位 + 视频三位一体;
· 关键泵站:水位 + 流量 + 设备工况联动控制;
· 排口:流量 + 水质同步监测,溯源管控。
(四)桥梁监测终端选型标准
监测对象:梁桥、斜拉桥、拱桥、人行天桥、高墩桥梁。
核心监测参数:沉降位移、倾角、振动、应变、索力、裂缝、温湿度、基础冲刷、车船撞击。
关键指标:
· 位移 / 沉降:精度毫米级;
· 振动 / 加速度:采样频率≥50Hz;
· 裂缝:自动识别宽度变化,精度 0.1mm;
· 结构应变:长期稳定、零漂移;
· 环境适配:-40℃~85℃,抗风振、耐腐蚀、防雷击。
部署要点:
· 跨江 / 跨海桥:结构监测 + 环境监测 + 冲刷监测;
· C/D 类桥梁:强制全覆盖位移、倾角、振动;
· 关键截面:主梁、桥墩、支座、索塔加密布设。

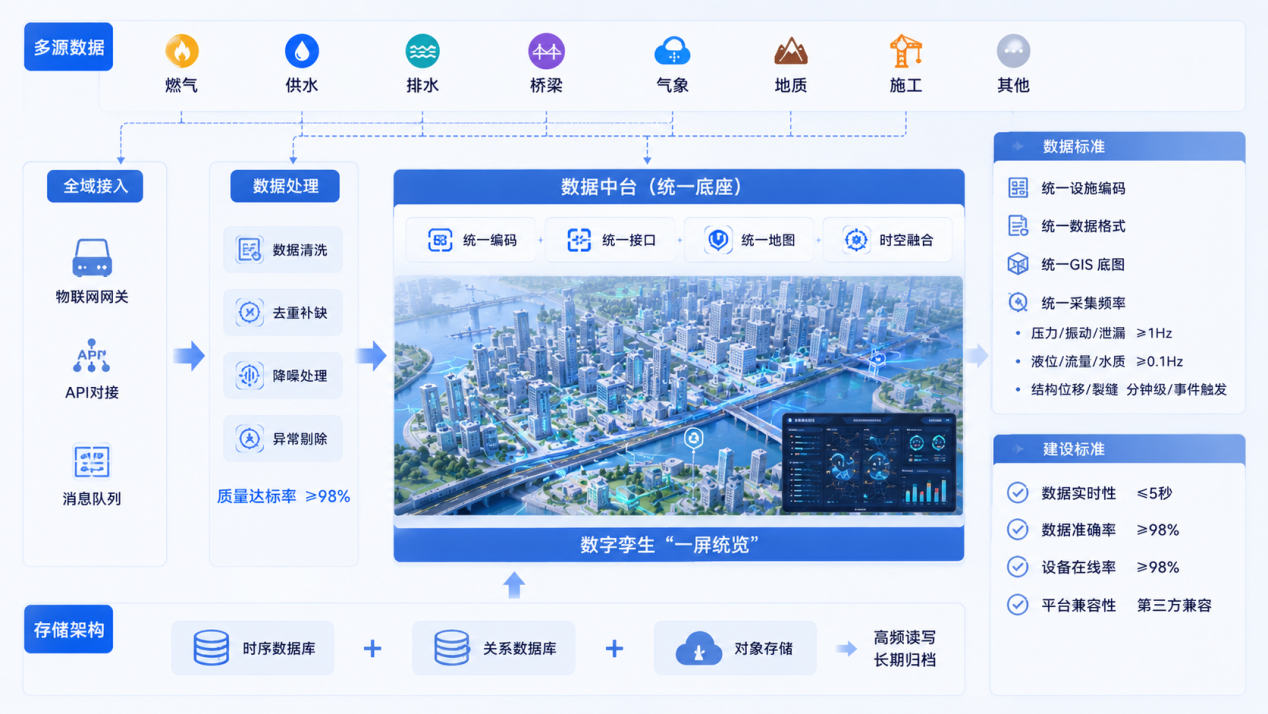

四、多源数据融合技术路线与建设标准
(一)融合目标
打破燃气、供水、排水、桥梁、气象、地质、施工等数据孤岛,构建统一底座、统一编码、统一接口、统一地图的数据中台。
(二)数据标准(严格对标住建部)
统一设施编码:执行住建部城市运行管理服务平台编码规则;
统一数据格式:JSON/Protobuf,支持 MQTT、HTTP/HTTPS 标准接口;
统一 GIS 底图:2000 国家大地坐标系,精度满足城市级管控;
统一采集频率:
· 压力 / 振动 / 泄漏:≥1Hz;
· 液位 / 流量 / 水质:≥0.1Hz;
· 结构位移 / 裂缝:分钟级 / 事件触发。
(三)融合技术路径
全域接入:物联网网关 + API 对接 + 消息队列,支持百万级终端并发;
数据清洗:去重、补缺、降噪、异常剔除,数据质量达标率≥98%;
时空融合:基于数字孪生将感知数据映射到三维模型,实现 “一屏统览”;
存储架构:时序数据库 + 关系库 + 对象存储,支持高频读写与长期归档。
(四)建设标准
数据实时性:终端→平台时延≤5 秒;
数据准确率:≥98%;
设备在线率:≥98%;
平台兼容性:可对接第三方厂商设备与系统。
五、AI 误报甄别技术路线与工程指标
传统规则预警误报率普遍30%~50%,严重影响运维信任度与处置效率。AI 误报甄别是政策明确要求的必配能力。
(一)燃气泄漏误报抑制
技术:LSTM/GBDT 时序分析,区分沼气波动与真实泄漏;
特征:泄漏为持续上升、无周期,沼气为波动起伏、周期性强;
目标:误报率从 40% 降至 ≤8%。
(二)供水爆管误报抑制
技术:压力指纹库 + CNN 识别 + 声波核验;
特征:爆管 =压力骤降 + 声波异常 + 流量突变;
目标:预警准确率≥92%,误报率≤8%。
(三)排水内涝误报抑制
技术:雨量 + 液位 + AI 视频三因子判决;
逻辑:排除传感器漂移、蚊虫干扰、镜面反射;
目标:内涝预警零漏判、低误报。
(四)桥梁结构误报抑制
技术:温度补偿 + 荷载修正 + 模态分析;
逻辑:剔除温度变形、正常交通振动;
目标:结构异常识别准确率≥95%。
(五)AI 建设标准
模型:轻量化、可解释、可迭代;
部署:云 - 边 - 端协同,边缘预处理降低云端压力;
闭环:预警→人工复核→模型修正→自动优化。

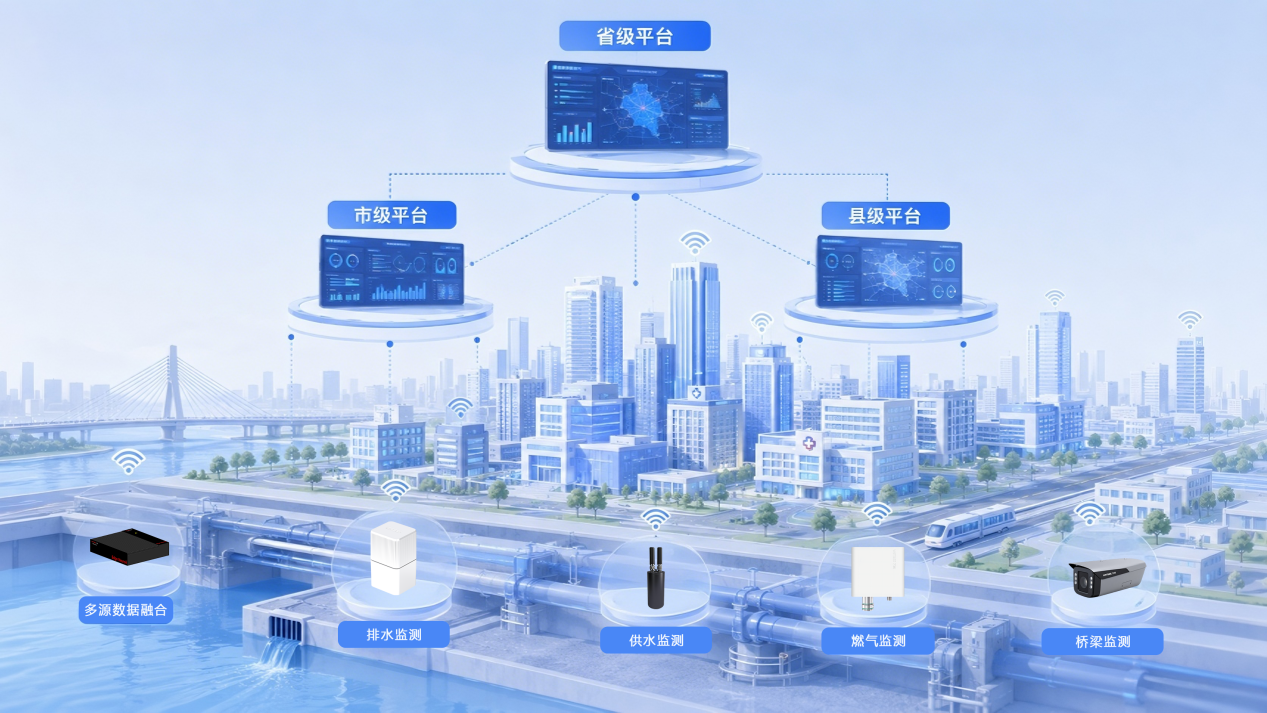

六、省 - 市 - 县三级监管平台对接标准与技术路线
(一)平台定位(严格按政策)
省级平台:统筹监管、标准制定、风险汇总、向上对接国家平台;
市级平台:数据汇聚、AI 研判、预警发布、应急指挥、横向协同;
县级平台:终端运维、数据采集、现场处置、反馈上报。
(二)对接技术标准
接口规范:执行住建部《城市运管服平台数据交换标准》;
协议统一:MQTT/HTTP/HTTPS,加密传输;
数据上报:
· 实时数据:秒级;
· 预警信息:秒级推送;
· 处置闭环:10 分钟内反馈。
(三)对接技术路径
纵向贯通:市级→省级自动上报,县级→市级实时汇聚;
横向协同:住建、城管、应急、燃气、水务、交通数据互通;
统一门户:一张图、一账号、一流程、一套预警分级。
(四)验收标准
2026 年底前:市 - 省贯通;
2027 年底前:县 - 市全覆盖贯通;
预警信息分级推送、自动流转、闭环可溯。
七、实施路径与合规保障
标准先行:先定终端标准、数据标准、接口标准,再招标建设;
试点先行:高风险区域 / 老旧城区优先落地,验证误报率、在线率;
同步验收:新建项目感知设备四同步,老旧改造应改尽改;
长效运维:终端校准、算法迭代、平台升级、网络保障常态化。
八、结语
城市生命线数智化监测体系不是简单的 “装传感器、建平台”,而是政策合规、技术可靠、标准统一、上下贯通、实战管用的系统性工程。本文围绕燃气、供水、排水、桥梁四大场景,明确了终端怎么选、数据怎么融、误报怎么降、平台怎么通,希望能为大家提供一点参考价值。
万宾科技正是这一技术路线的深度践行者——其智能监测终端已实现-40℃至80℃宽温域工作、IP68防护等级,支持10米水深浸泡72小时并通过专业防爆认证,在燃气领域采用激光吸收光谱(TDLAS)技术精准监测甲烷浓度,在供水领域实现压力+声波双终端漏损定位,完全契合住建部对终端选型的核心指标要求,可为省-市-县三级平台贯通提供高可靠性的感知层底座。
