在服役中,桥梁不仅要承受恒载、车辆活载,还可能受到风荷载、温度变化、地震、船舶撞击等偶然影响。科学、准确地把握桥梁结构的“倾斜”与“振动”状态,也就成为评估其稳定性与动力响应的两项主要任务。

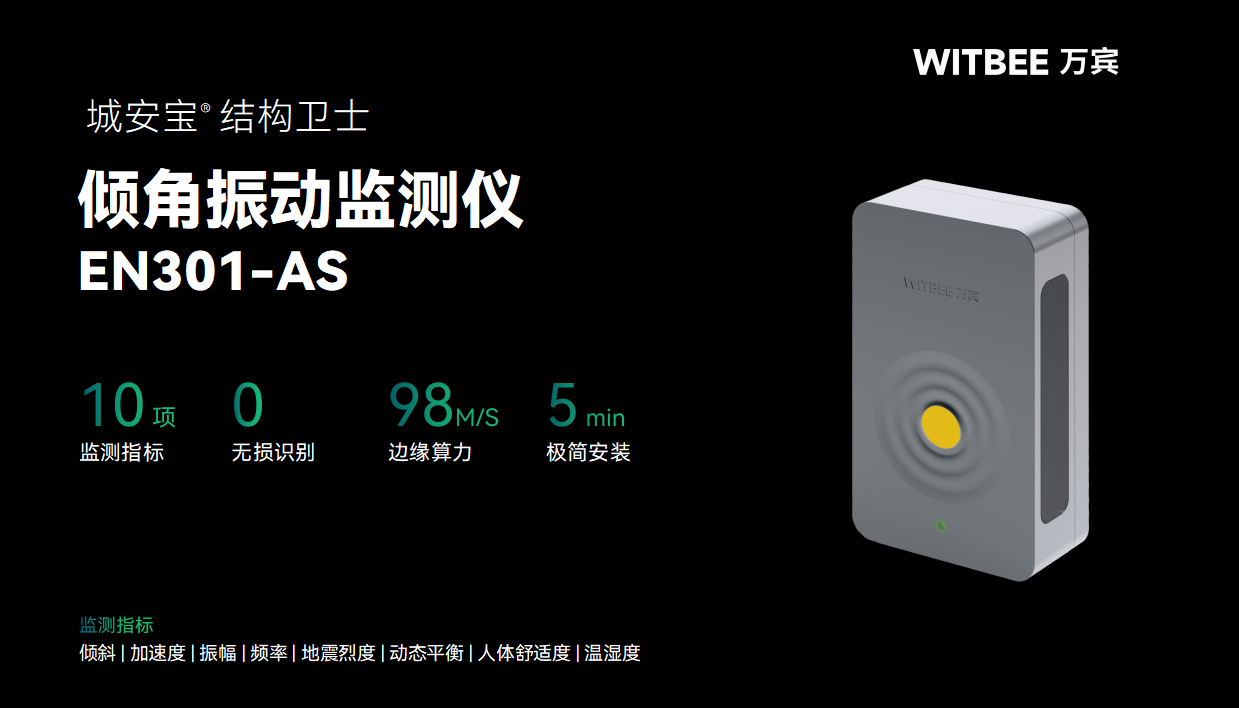

WITBEE®万宾科技®倾角振动监测仪EN301-AS以“双管齐下”的感知方式,为桥梁主要部位同步提供倾斜与加速度指标的动态采集,让结构健康管理做到看得清风险所在、抓得住处置黄金时机。
一、精准布点
1.主梁关键截面
主梁在车辆荷载、风荷载等动力作用下会产生振动和变形。在主跨跨中、1/4跨、3/4跨以及边跨跨中等节点同时布设倾角振动监测仪,能够全面采集桥梁的动力响应特性,分析、评估桥面刚度及承载力。
2.支座及梁端
支座是连接上部结构与桥墩的“缓冲”位置。在此处安装倾角振动监测仪可以在线监测支座的旋转和倾斜,用于分析所出现的荷载分布不当等问题。同时结合加速度监测,能够识别支座老化、位移、滑动等风险。
3.桥墩与桥塔
桥墩和桥塔是桥梁的支撑核心。在桥墩顶部、底部或索塔顶部安装倾角振动监测仪,一方面可以感知基础不均匀沉降或倾斜,另一方面可以实时捕捉地震、风荷载引起的振动,评估结构的动力响应及姿态变化。
4.拉索与吊杆
缆索和吊杆是索斜拉桥、悬索桥的“生命线”,易受动力作用影响产生损伤。在拉索锚固端、中部、吊杆等进行振动、倾斜监测,可以实时分析其在不同荷载下的索力变化。
二、技术融合,双管齐下报平安
通过倾角振动监测仪创新融合的高精度倾角传感技术与三轴加速度采集技术,实现了结构姿态变化与动力响应的同步监测。它支持4G/5G无线通信,与监测平台无缝联动,完成远程数据上传、上云及智能预警等功能。通过自动化监测,它实时获取桥梁、边坡、塔杆等结构的倾斜、振动数据,为结构安全评估、风险预判及科学决策提供依据。
当桥梁受到车辆通行、超载冲击或其他荷载作用时,倾角振动监测仪通过实时捕捉结构振动响应,上报振动幅值、频率等参数,帮助工作人员及时掌握桥梁受力状态及运行性能变化。当桥梁因基础沉降、构件老化、环境因素影响而产生长期、缓慢变形时,通过长期记录的倾角变化趋势,可以帮助工作人员评估影响范围和潜在风险,把握风险防控的黄金时间。
针对主梁关键截面、支座及梁端、桥墩桥塔以及拉索吊杆等部位,采用倾角振动监测仪开展同步监测,既能看到结构姿态的演变,也能听到桥梁脉动的异常,为在役桥梁安全运行保驾护航。
